    32路電話+8E1+4路物理隔離百兆網絡光端機



    型號：FCP-O32E8F4pR4/FCP-S32E8F4pR4次留言



    描述：提供30路電話與1~8路E1接口，4路物理隔離百兆以太網接口（每路線速獨立帶寬100M）。























                 	    產品描述







                 	           本電話光端機提供30路電話與1~8路E1接口，4路物理隔離百兆以太網接口（每路線速獨立帶寬100M），以及4個擴展業務接口等傳輸通道，應用十分靈活。















                 	    功能特點









	◆ 基于自主知識產權的集成電路；



	◆ E1接口符合G.703 建議，采用全數字化時鐘恢復和平滑鎖相技術；



	◆ 語音口支持FXO/FXS/二四線EM/二四線音頻/磁石電話接口，F(xiàn)XO口與程控交換機對接，F(xiàn)XS口與用戶的電話機相連;



	◆ 語音FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；



	◆ 電話接口支持兩邊站點的相互放號功能；



	◆ 提供4個擴展接口，可以擴展1~4路異步數據，如RS232/ RS485/RS422/TTL等；或1~8路開關量;



	◆ 4路以太網接口10/100M，全/半雙工完全自適應，每路獨立帶寬線速100M，總的帶寬可以是雙向4*100M；



	◆ 每路以太網口支持Auto-MDIX(交叉/直連線自適應)；



	◆ 無中繼傳輸距離可達2~100公里；提供主光纖接口與備份光纖接口，雙光口備份功能確保業務永不間斷；



	◆ 支持Console串口網管與獨立SNMP網管模式；



	◆ 多種電源方式可選：AC220V、DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源備份模式;



	◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準；

















                 	    技術參數















				◆ 光纖部分



				   光口：1，2（1+1 光備份）



				   光纖：單纖雙纖



				   光纖接口：FC/SC/ST/LC(SFP)



				   波長：850nm/1310nm 多模；1310nm/1550nm 單模



				   無中繼傳輸距離：20~120Km



				   典型發射功率:



				   單模1310/1550nm：≥-9dBm



				   多模850nm：-18dBm



				   多模1310nm: -25dBm



				   接受靈敏度范圍：-28dBm~- 40dBm



					◆ 10/100M以太網接口



					   協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)



					   速    率：10/100M自適應，全/半雙工完全自適應



					   MAC地址表：可以學習4096個MAC地址



					   物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）



			◆ E1 接口



			   設備接口：        設備接口符合G.703建議



			   速   率：            2048Kb/s±50ppm



			   碼   型：            HDB3



			   阻   抗：            非平衡式 75Ω/平衡式 120Ω?



			                            非平衡式配同軸接口適配器，可適配75-2/3同軸電纜



			   抖動特性：       滿足G.742、G.823建議



			   輸入口允許衰減：0～6dBm





				◆ FXS 用戶電話口





					   振鈴電壓：       75V



					   振鈴頻率：       25Hz



					   二線輸入阻抗：600Ω(摘機)



					   回?fù)p：              20dB



					◆ FXO 中繼口



					   振鈴檢測電壓：35V



					   振鈴檢測頻率：17Hz-60Hz



					   二線輸入阻抗：600Ω(摘機)



					   回?fù)p：               20 dB





							◆ E&M 2/4線音頻接口



							   E&M類型：    TYPE V



							   E線最大電流：22mA;飽和電壓：3V



							   M線恒定電流：7mA; 最小檢測電流：5mA



							   AD增益：0dB;



							   DA增益：0dB



							   2/4線輸入阻抗：600Ω



							◆ 磁石電話接口



							   振鈴電壓：75V



							   振鈴頻率：25Hz



							   二線輸入阻抗：600Ω(摘機)



							   回?fù)p：20dB













				◆ 電氣和機械特性





			   系統電源：        AC180V ～260V；DC –48V；DC +24V



			   功耗：               ≤10W



			   外觀結構:         485（長）X200（寬）X45（高）mm 19英寸 1U機架式



			◆ 環境指標



			   工作溫度：       -10℃—+60℃



			   儲存溫度：       -40℃—+85℃



			   工作濕度：       0%—95%（無凝結）



			   MTBF：           ＞100000小時

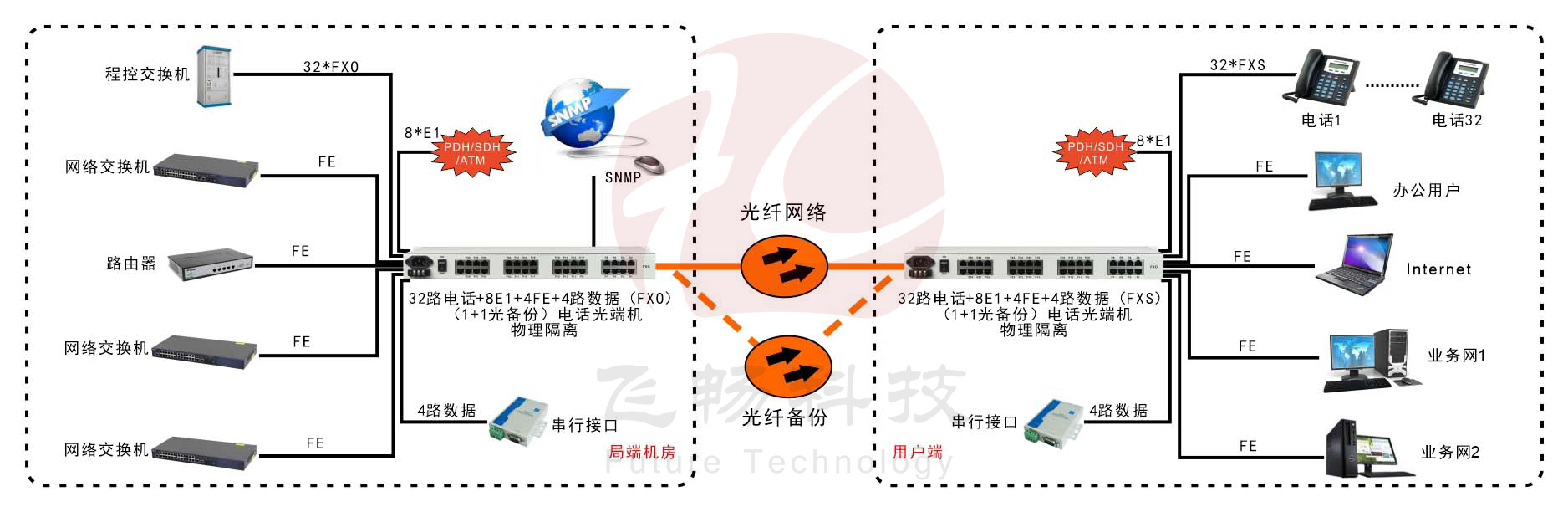

                 	    應用方案









	32路電話+8E1+4路物理隔離百兆網絡+4路串口光端機
